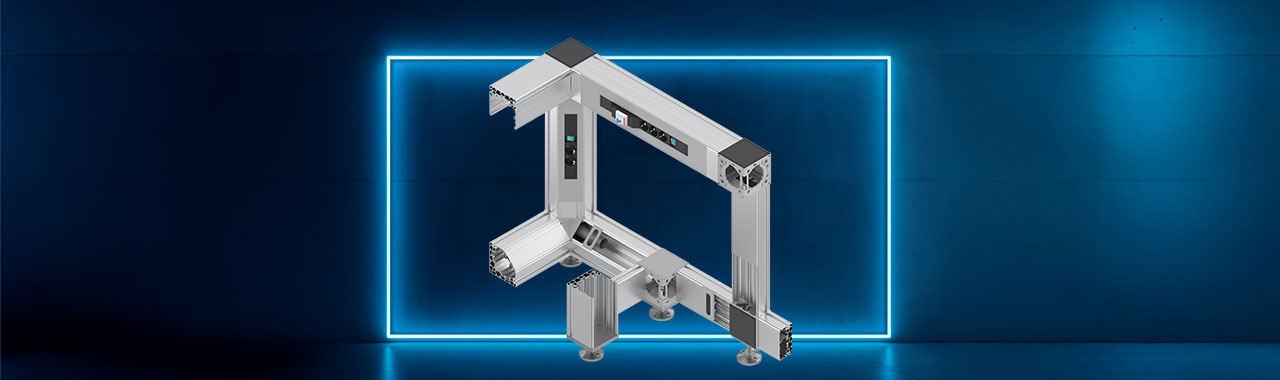

Profilé de fonction FIP : laissez libre-court à vos idées

Les profilés FIP de Bosch Rexroth offrent une solution simple et élégante pour intégrer les câbles directement dans la structure aluminium.

Ils combinent : modularité, sécurité et esthétique.

Et sont particulièrement adaptés à l’assemblage de bâtis machines, postes automatisés, cartérisations, etc.

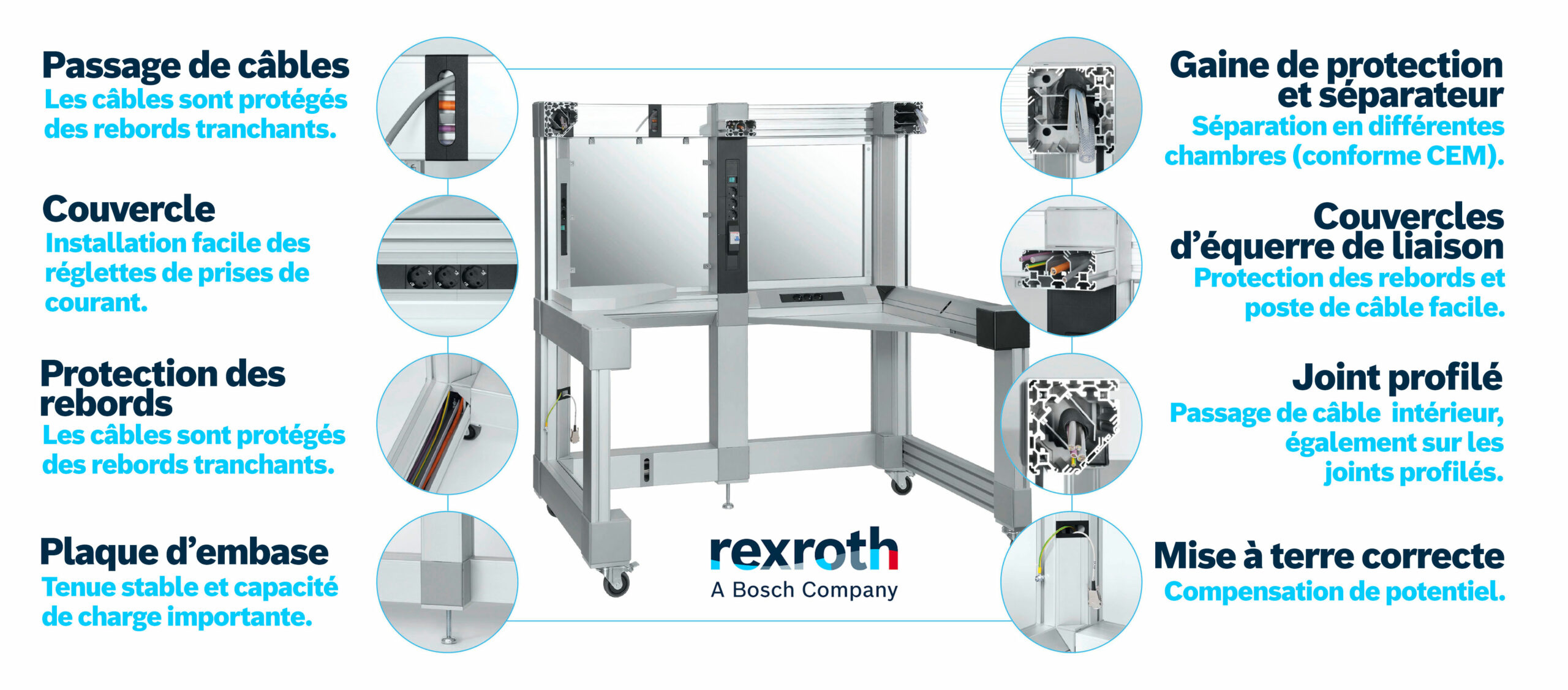

Pourquoi choisir les profilés FIP ?

Conception simplifiée : un nombre réduit de composants (souvent quatre à cinq sections) et une grande flexibilité de conception
Assemblage et maintenance facilités : faces amovibles, jonctions innovantes et accès rapide aux câbles.
Esthétique et fiabilité : faces extérieures fermées, design épuré, pièces plastiques renforcées, installation technique invisible et sécurisée
Compatibilité et gain de temps : intégration complète avec MTpro, connecteurs Rexroth standards et accessoires modulaires existants.

Informations techniques

Section : 40
Rainure : 10 mm
Sections de profilé : 40 x 120 x 120, 120 x 120, 60 x 120, 120 x 120 6N
Surface utile intérieure : 600 mm² à 4.000 mm²
Compatible avec la gamme modulaire de profilés Rexroth
Certification VDE
Convient aux zones de protection électrostatiques (EPA)

Composants et accessoires

Outils de conception

Réduisez vos délais de conception et d’assemblage grâce à des outils digitaux performants. Le plug-in de CAO FRAMEpro – téléchargeable dans les environnements Autodesk® Inventor et SolidWorks de Dassault – vous permet de créer des bâtis ou carters de machines dans un environnement familier. Et le logiciel de conception MTpro vous aide à concevoir vos systèmes d’assemblage en quelques étapes – grâce à Online Designer ou à la version complète à télécharger.

Logiciel de conception

MTpro est un logiciel intuitif qui vous permet de concevoir vos systèmes d’assemblage depuis les phases de sélection et de configuration jusqu’à la commande des composants.

Télécharger

Plug-in de CAO

Une bibliothèque de composants intégrée comportant plus de 1500 références, pour créer vos bâtis et carters de machine dans les environnements d’Autodesk® Inventor et SolidWorks de Dassault.
