Quel guidage linéaire est adapté à mon application ?
L'article en bref
Bosch Rexroth propose une large gamme de guidages linéaires interchangeables et configurables, adaptés aux secteurs exigeants tels que l'agroalimentaire, le médical, la salle blanche et l'électronique.
Les systèmes tout métal NRTVG tolèrent des températures de -30 °C à 200 °C et le vide, tandis que les nuances d'acier NRII et NRFG résistent à la corrosion.
Les technologies de rails BSHP et RSHP éliminent les pics de charge grâce à une zone d'entrée brevetée, tandis que les patins rapides atteignent une vitesse de 10 m/s.
Le configurateur en ligne "Linear Motion Technology Selector" permet de sélectionner facilement des solutions économiques comme la gamme BSCL (Ball Rail System Compact Line).
Qu’il s’agisse de saleté, de salles blanches, d’une dynamique élevée ou d’un espace de montage réduit : si vous connaissez les charges, l’environnement et la durée de vie requis, vous trouverez généralement la solution adéquate dans la gamme standard Rexroth.
Les guidages linéaires sont rarement sur le devant de la scène, mais ils jouent un rôle central dans la construction mécanique et l’automatisation des usines. Ils guident les mouvements linéaires de manière précise et fiable dans des conditions d’environnement et de charge définies de manière aussi efficace, compacte et avec aussi peu de maintenance que possible. Mais quel guidage linéaire convient en présence de saleté, de vide, en salle blanche, face à des températures extrêmes, une dynamique élevée ou un espace de montage limité ?
Dans cet article de blog, vous découvrirez quels critères de sélection sont cruciaux pour les guidages linéaires et quelles applications vous pouvez réaliser de manière particulièrement rentable grâce à nos solutions standards éprouvées. Si vous avez des exigences spécifiques et individuelles, nos experts, forts de plusieurs décennies d’expertise applicative, se feront un plaisir de vous assister.
Astuce : Pour un aperçu des principaux types de guidages linéaires des douilles à billes aux systèmes de guidage sur rails à profilés et aux guidages à galets, veuillez consulter notre page produits consacrée aux guidages linéaires.
Quel guidage linéaire pour quelle application ?
Les guidages linéaires Rexroth sont présents dans pratiquement tous les secteurs de l’industrie de la construction de machines-outils à la technologie médicale, de l’industrie agroalimentaire et de l’emballage au travail du bois, en passant par la fabrication de semi-conducteurs et de composants électroniques jusqu’à la production de batteries. Le dénominateur commun : la possibilité de mettre en œuvre presque n’importe quelle application rapidement et de manière rentable. Les avantages de la vaste gamme standard de guidages linéaires résident dans un large choix de solutions éprouvées, configurables rapidement et disponibles à l’échelle mondiale, ainsi que dans des délais de réalisation de projet raccourcis et des conceptions de machines adaptées à des besoins spécifiques. Voici quelques exemples d’applications spécifiques à des secteurs et de solutions sur mesure :
Guidages linéaires pour conditions environnementales particulières

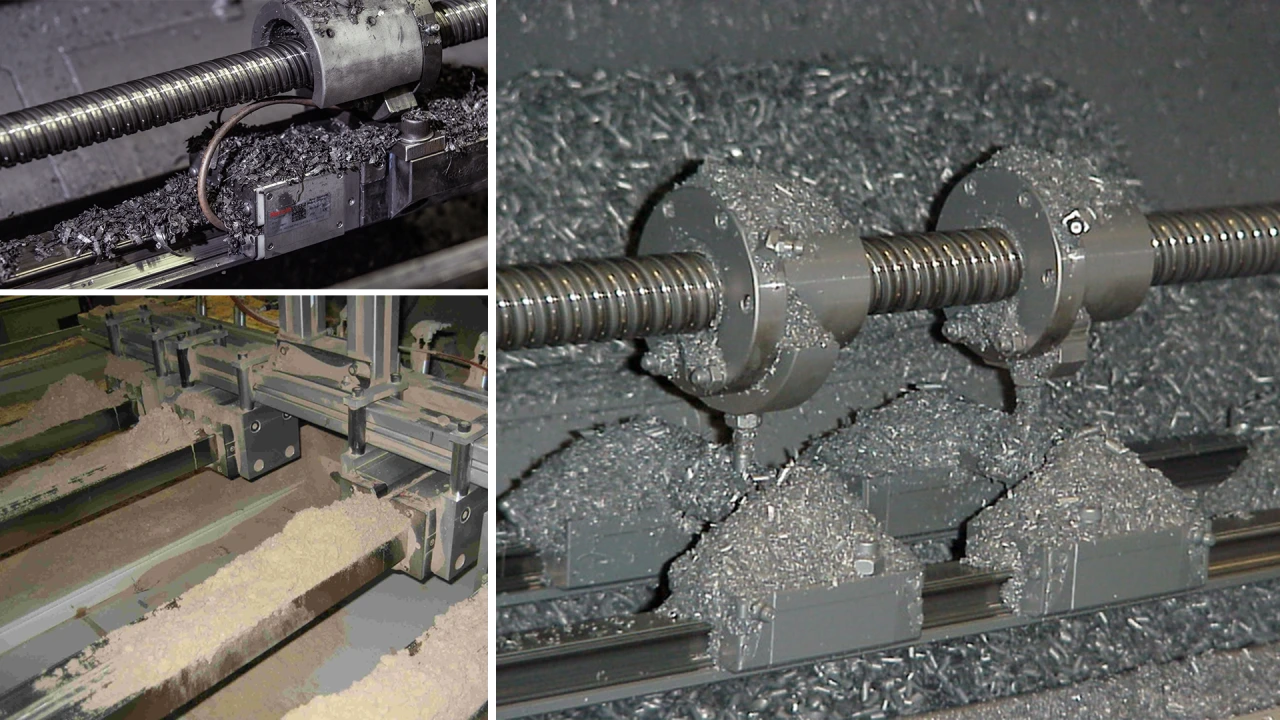

Conditions environnementales difficiles : Les joints à double lèvre protègent les guidages linéaires dans le travail du bois et des métaux contre la saleté et la contamination.
Les systèmes de guidage à billes sur rails tout métal pour conditions extrêmes NRTVG (NRII Temperature Vacuum Graded) résistent à des températures extrêmes allant de -30 à 200 °C. Ils séduisent non seulement dans les chambres froides ou la fabrication du verre, mais aussi dans les environnements sous vide comme ceux rencontrés dans la production de wafers et de composants électroniques. Il en va de même pour les douilles à billes standards tout métal.
Un risque de corrosion existe en cas de contact avec des acides, des bases ou des électrolytes dans la galvanoplastie ou la production de batteries, ainsi que lors de la stérilisation à la vapeur dans l’environnement médical ou pharmaceutique. Les guidages linéaires en NRII (acier résistant à la corrosion) et les versions chromées dures et revêtues (par ex. zinc-fer) préviennent ces effets dommageables. Pour une utilisation en salles sèches (dry rooms), la gamme standard Rexroth comprend également des guidages linéaires dotés de plastiques résistants tels que le POM ainsi que des lubrifiants spéciaux.

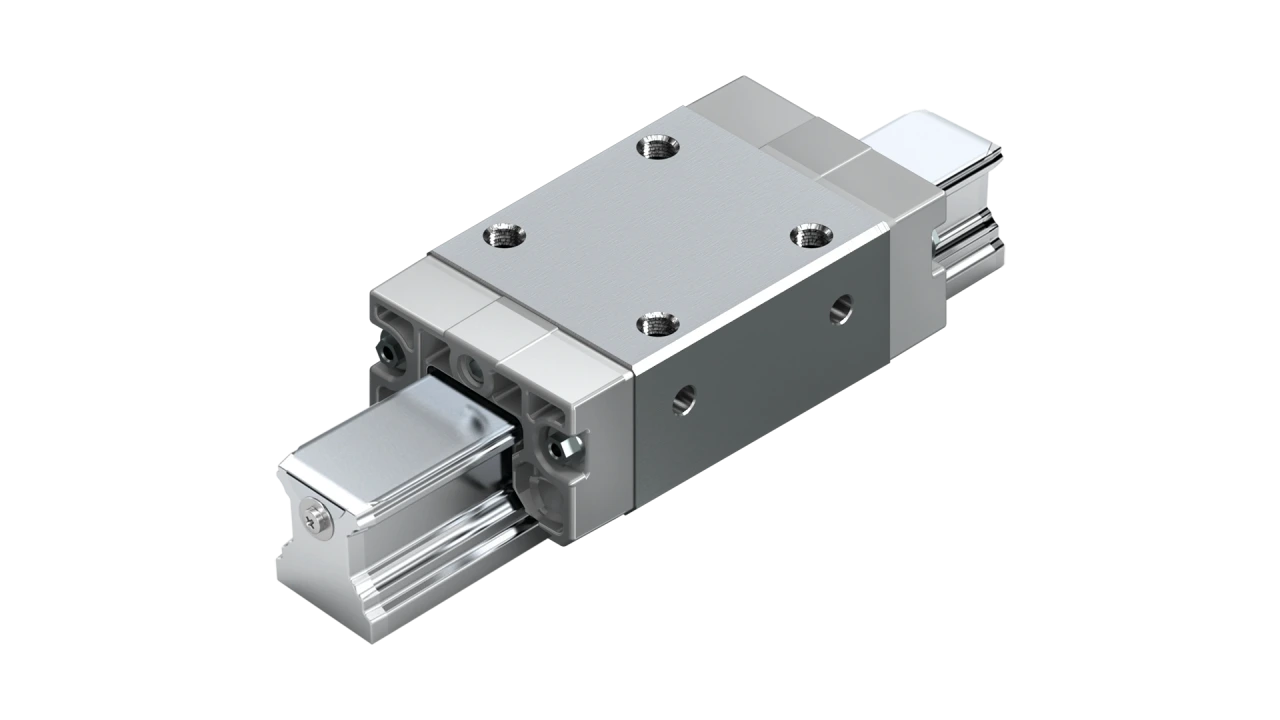

Patin NRTVG pour environnements extrêmes.
Les systèmes de guidage à billes miniatures sur rails et les systèmes de guidage sur rails à profilés résistants à la corrosion, entre autres, répondent aux exigences des différentes classes de salles blanches dans la production de semi-conducteurs et d’électronique.
Astuce : Selon la classe de salle blanche requise, les versions standards sont bien souvent suffisantes.

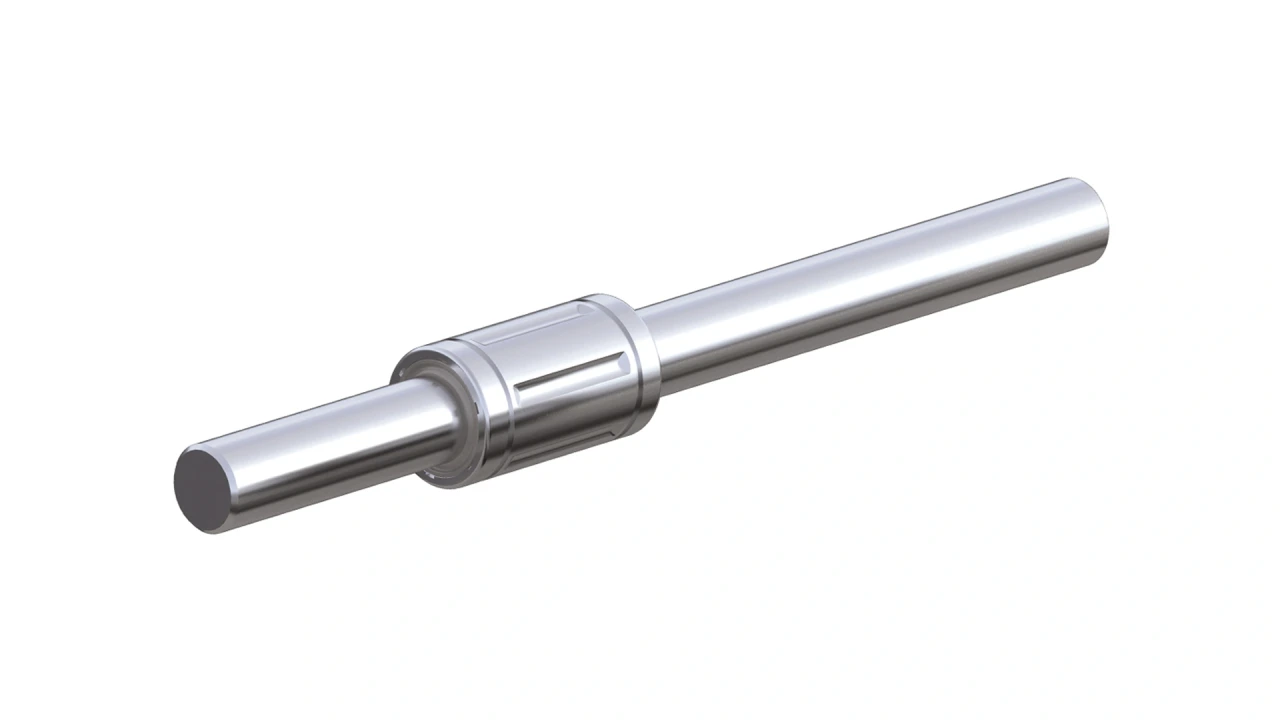

Douilles à billes tout métal.
Les guidages linéaires sont également indispensables dans le secteur agroalimentaire, notamment dans l’emballage et l’inspection finale. Les systèmes de guidage à billes sur rails Rexroth en version NRII (résistante à la corrosion) ou NRFG (NRII Food Grade) sont particulièrement bien adaptés à ces environnements. Les tâches de guidage liées aux processus sans contact direct avec les aliments (par exemple, les remplisseuses de bouteilles, les fardeleuses ou les machines de formage, remplissage et scellage de sacs) bénéficient également des douilles à billes tout métal, faciles à nettoyer.
Guidages linéaires : précision, dynamique et espaces de montage réduits
L’automatisation sans cesse croissante repousse également les limites de la précision, de la dynamique et de l’espace d’installation. En matière de précision, les systèmes de guidage à rouleaux et à billes sur rails RSHP/BSHP font figure de référence dans le portefeuille standard Rexroth. Pourquoi ? Une zone d’entrée brevetée dans le patin assure un fonctionnement optimal et fluide de l’usinage, l’alimentation, la manipulation et l’assemblage des pièces jusqu’à la découpe laser ou l’impression 3D.

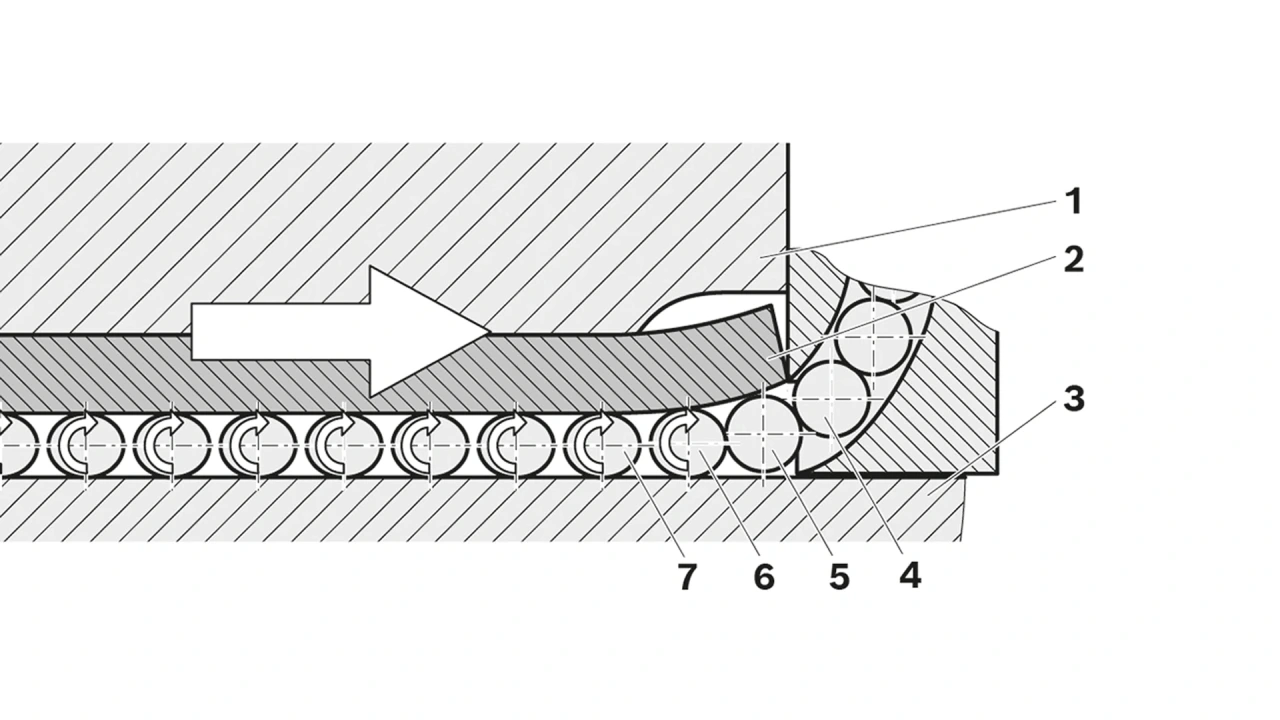

Système de guidage à billes sur rails BSHP : Grâce à des plaques de roulement en acier déformables élastiquement (2), la zone d’entrée s’adapte individuellement à la charge de fonctionnement actuelle du patin (1). Les billes (4-7) pénètrent dans la zone de roulement entre le patin et le rail de guidage (3) en douceur, c’est-à-dire sans à-coups (pics de charge).
Astuce : Les axes linéaires et les systèmes multi-axes équipés de guidages linéaires BSHP atteignent également une précision et une dynamique maximales.
Des temps de cycle courts exigent des vitesses élevées : Le patin haute vitesse de la gamme standard Rexroth atteint le record de 10 m/s. Les domaines d’application typiques incluent le moulage par injection de plastique, le pressage et l’assemblage, la découpe laser et la manipulation sur de longues courses. Les douilles à billes standards et les systèmes de guidage à billes sur rails standards Rexroth de petite taille se déplacent également rapidement, avec des vitesses atteignant 5 m/s.
À noter également, les guidages à galets robustes de Bosch Rexroth sont aussi parfaitement adaptés aux mouvements rapides jusqu’à 10 m/s.

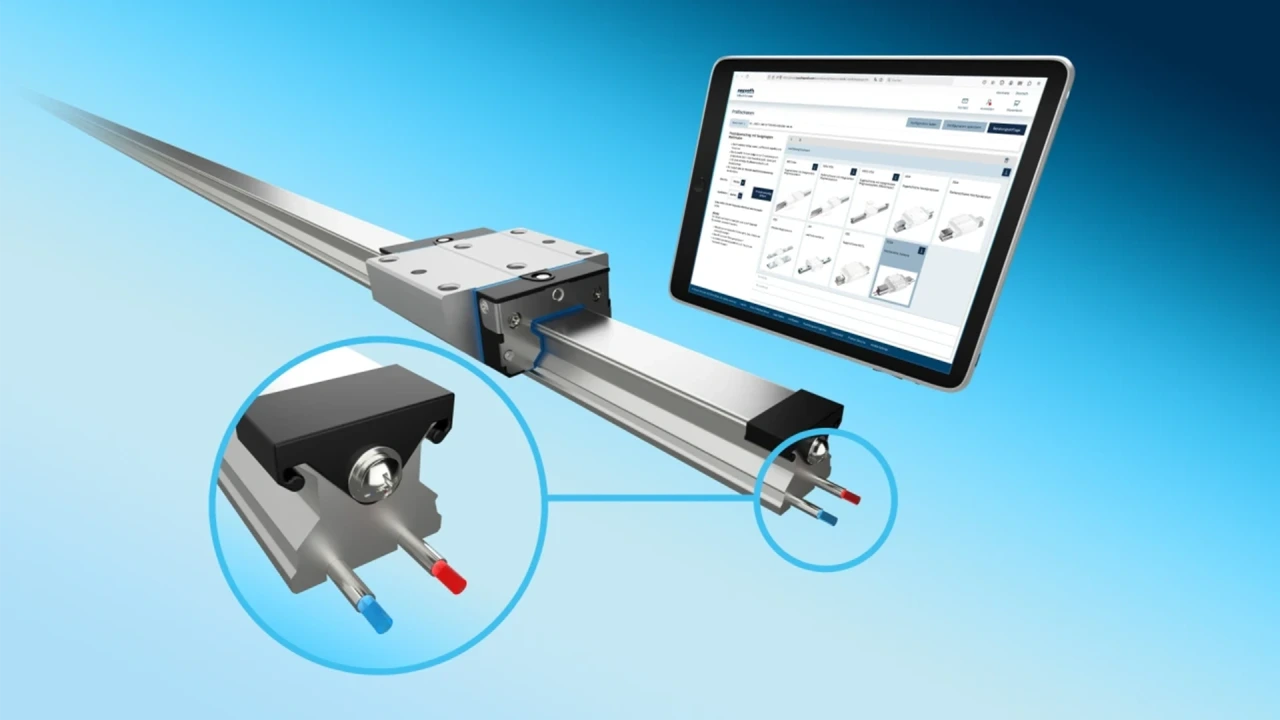

Système de guidage à rouleaux sur rails RSHP avec option brevetée de contrôle de la température TCRS pour machines-outils de haute précision.
Des fonctions supplémentaires intégrées permettent d’économiser de l’espace de montage et de réduire les coûts. Comment ? Par exemple, grâce à la fonction de contrôle de la température TCRS, qui garantit la stabilité thermique lors de l’usinage de pièces de haute précision, ou via des guidages linéaires avec systèmes de mesure intégrés.
Vous souhaitez mettre en œuvre économiquement des applications exigeantes dans le segment milieu de gamme ? Alors le système de guidage polyvalent BSCL (Ball Rail System Compact Line) est le bon choix. Pourquoi ? Une sélection, une configuration et une commande rapides, associées à la qualité reconnue de Rexroth, à de nombreuses caractéristiques permettant de réduire les coûts et à une livraison rapide (dans le monde entier depuis nos stocks).
À noter que la gamme BSCL, au prix optimisé, sera constamment élargie dans les années à venir afin de couvrir encore plus d’exigences et d’applications à un tarif très compétitif.

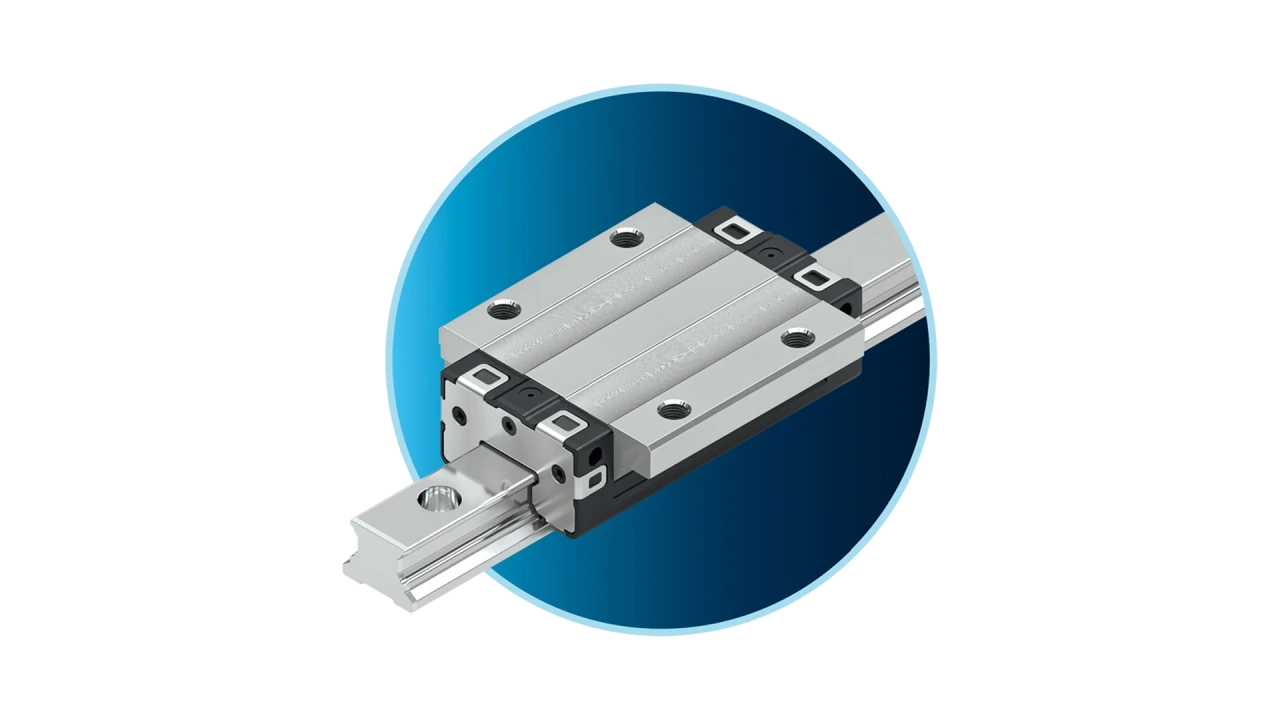

Système de guidage à billes sur rails BSCL économique pour diverses applications.
Conseil pratique : Avec tous les guidages linéaires Rexroth, vous pouvez intervertir les rails et les patins dans toutes les classes de précision et de précharge, économisant ainsi de précieuses ressources.
Pour les espaces de travail restreints et les conceptions de machines compactes, le portefeuille Rexroth comprend également des systèmes de guidage à billes miniatures sur rails qui allient petites dimensions, capacité de charge élevée et grande précision de positionnement. Ces propriétés sont très recherchées dans les secteurs de l’emballage, de la technologie médicale, de la mesure et du test, ainsi que dans l’industrie textile et la production électronique.
Guidages linéaires adaptés aux exigences typiques
Avec Bosch Rexroth comme partenaire de solutions global, vous trouvez rapidement le guidage linéaire adapté à votre application. Qu’il s’agisse d’automatisation des processus, d’augmentation de l’efficacité ou de miniaturisation ; qu’il s’agisse de conditions environnementales particulières ou de nouvelles exigences en matière de dynamique, de précision ou d’intégration de fonctions telles que la mesure ou le contrôle de la température. Avec le Sélecteur de technique de déplacement linéaire (Linear Motion Technology Selector), vous pouvez facilement sélectionner, configurer et commander, parmi la vaste gamme standard, le guidage linéaire individuel qui correspond parfaitement à votre application. Un vaste portefeuille standard simplifie non seulement la sélection et l’ingénierie, mais réduit également bien souvent les efforts liés aux achats, à la logistique, à l’entretien et à la gestion des pièces de rechange. Profitez dès maintenant des solutions Bosch Rexroth de premier ordre et nécessitant peu de maintenance pour réduire vos coûts sur l’ensemble du cycle de vie – et bénéficiez en fin de compte d’une compétitivité et d’une durabilité accrues dans la construction de machines et d’installations.
| Exigence | Solutions standards adaptées de la gamme Rexroth (exemples) |
| Saleté et copeaux | Douilles à billes étanches, systèmes de guidage sur rails à profilés (BSHP, RSHP) avec de multiples variantes d’étanchéité, racleurs et bandes de recouvrement en option pour obturer facilement les trous de fixation du rail |
| Salle blanche | Systèmes de guidage à billes miniatures sur rails et systèmes de guidage à billes sur rails NRTVG en version tout métal pour conditions extrêmes |
| Dynamique extrêmement élevée | Systèmes de guidage à billes sur rails avec patins haute vitesse |
| Conception compacte pour espace de montage réduit | Systèmes de guidage à billes miniatures sur rails |
| Prix optimisé | Systèmes de guidage à billes sur rails BSCL pour la gamme de performances intermédiaire |
| Vide / températures extrêmes | Systèmes de guidage à billes sur rails en version tout métal, par ex. NRTVG |
| Zones d’hygiène | Systèmes de guidage à billes sur rails NRII ou NRFG |
| Haute précision | Guidages sur rails de précision RSHP/BSHP, avec fonction de contrôle de température TCRS en option |
Foire aux Questions
Quand un guidage linéaire standard est-il suffisant ?
Quel guidage linéaire est adapté en présence de saleté et de contaminants ?
Quels guidages linéaires conviennent aux applications en salle blanche, sous vide ou en salle sèche ?
Qu'est-ce qui est le plus important dans les guidages linéaires : la précision, la capacité de charge ou la vitesse ?
